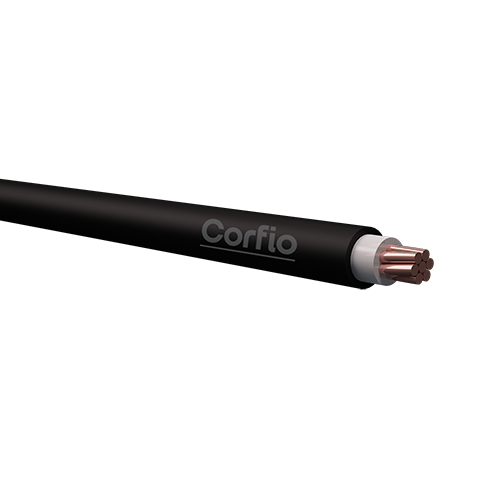

Cabo HEPR 90ºC 0,6/ 1 kV

Cabo HEPR 90ºC 0,6/ 1 kV

Selo

Norma Aplicável

ABNT NBR 7286 Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR, HEPR ou EPR 105) para tensões de 1 kV a 35 kV – Requisitos de desempenho.

Aplicação

Condutor recomendado para instalações em prédios residenciais, comerciais, industriais e subestações. Indicado para aplicações fixas que exigem maior proteção mecânica do material isolante, incluindo boa resistência a ambientes úmidos.

Construção

Condutor: formado por fios de cobre, têmpera mole e encordoamento classe 4 ou 5 de acordo com a ABNT NBR NM 280.

Isolação: HEPR 90°C - composto termofixo extrudado a base de etilenopropileno de alto módulo.

Cobertura: PVC/ST2 90°C - composto termoplástico extrudado à base de policloreto de vinila.

Cores

Isolação: Branco ou cinza (quando a cobertura for branca)

Cobertura: Preto, azul, branco, vermelho e verde.

Temperaturas máximas do condutor

  • 90°C em regime permanente;
  • 130°C em regime de sobrecarga;
  • 250°C em regime de curto-circuito.

Métodos de instalação recomendados

Eletrodutos aparentes, embutidos em alvenaria, em espaço de construção ou diretamente enterrados, em leitos, bandejas, suportes, além de canaletas ventiladas ou fechadas.

Dados construtivos
Seção nominal (mm²) Classe de encordoamento Número de fios Diâmetro nominal do condutor (mm) Espessura nominal da isolação (mm) Espessura nominal da cobertura (mm) Diâmetro externo nominal (mm) Resistência elétrica máxima do condutor a 20°C (Ω/km) Massa líquida aproximada (kg/km)
1x4 2 7 2,60 0,7 0,9 5,80 4,61 64
1x6 2 7 3,18 0,7 0,9 6,38 3,08 83
1x10 2 7 4,06 0,7 1,0 7,46 1,83 131
1x16 2 7 5,08 0,7 1,0 8,48 1,15 189
1x25 2 7 6,39 0,9 1,1 10,39 0,727 290
1x35 2 7 7,52 0,9 1,1 11,52 0,524 391
1x50 2 19 9,00 1,0 1,2 13,40 0,387 532
1x70 2 19 10,70 1,1 1,2 15,30 0,268 719
1x95 2 19 12,57 1,1 1,3 17,37 0,193 974
1x120 2 37 14,28 1,2 1,3 19,28 0,153 1.239
1x150 2 37 15,68 1,4 1,4 21,28 0,124 1.502
1x185 2 37 17,60 1,6 1,4 23,60 0,0991 1.865
1x240 2 61 20,16 1,7 1,5 26,56 0,0754 2.488
1x300 2 61 22,55 1,8 1,6 29,35 0,0601 3.089

(*) Dados sujeitos a alterações sem aviso prévio
