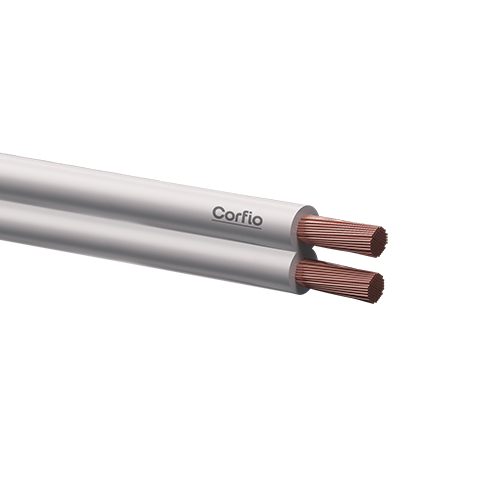

Cordão Paralelo Flexível 300 V

Cordão Paralelo Flexível 300 V

Selo

Norma Aplicável

ABNT NBR NM 247-5 Cabos isolados com policloreto de vinila (PVC) para tensões nominais até 450-750 V, inclusive – Parte 5 – Cabos flexíveis (cordões) (IEC 60227-5, MOD).

Aplicação

Condutor recomendado para a ligação de equipamentos elétricos, como eletrodomésticos, aparelhos portáteis, luminárias e extensões elétricas.

Construção

Condutor: formado por fios de cobre nu, têmpera mole e encordoamento classe 4 ou 5 de acordo com a ABNT NBR NM 280.

Isolação: PVC/D 70°C - composto termoplástico extrudado à base de policloreto de vinila, com características especiais para não propagação e autoextinção do fogo.

Cores

Branco, marrom e preto.

Temperaturas máximas do condutor

  • 70°C em regime permanente;
  • 100°C em regime de sobrecarga;
  • 160°C em regime de curto-circuito.

Métodos de instalação recomendados

Ligação de eletrodomésticos.

Dados construtivos
Seção nominal (mm²) Classe de encordoamento Diâmetro nominal do condutor (mm) Espessura nominal da isolação (mm) Diâmetro externo nominal (mm) Resistência elétrica máxima do condutor a 20°C (Ω/km) Massa líquida aproximada (kg/km)
2x0,5 5 0,95 0,8 2,55 x 5,10 39,0 22
2x0,75 5 1,15 0,8 2,75 x 5,50 26,0 27
2x1 5 1,30 0,8 2,90 x 5,80 19,5 33
2x1,5 5 1,55 0,8 3,15 x 6,30 13,3 44
2x2,5 5 1,95 0,8 3,55 x 7,10 7,98 65
2x4 5 2,45 0,8 4,05 x 8,10 4,95 94

(*) Dados sujeitos a alterações sem aviso prévio
