Tabela 06

Fatores de agrupamento para linhas com cabos diretamente enterrados.

Confira tabela abaixo:

Número
de
circuitos

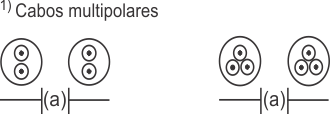

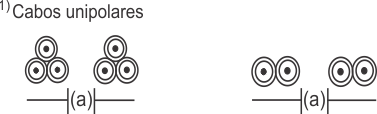

Distância entre cabos (a)
Nula Um diâmetro
de cabo
0,125 m 0,25 m 0,5 m
2 0,75 0,80 0,85 0,90 090
3 0,65 0,70 0,75 0,80 0,85
4 0,60 0,60 0,70 0,75 0,80
5 0,55 0,55 0,65 0,70 0,80
6 0,50 0,55 0,60 0,70 0,80

NOTAS

Os valores indicados são aplicáveis para uma profundidade de 0,7 m e uma resistividade térmica do solo de 2,5 K.m/W. São valores médios para as dimensões de cabos abrangidas na tabela 2 e 4. Os valores médios arredondados podem apresentar erros de até + ou - 10% em certos casos. Se forem necessários valores mais precisos, deve-se recorrer à ABNT NBR 11301.
