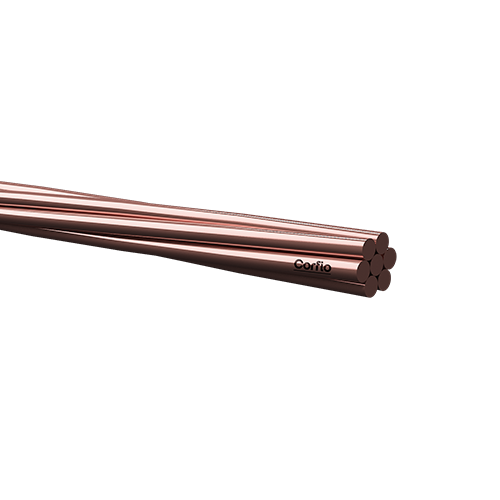

Cabo de Cobre Nu Meio Duro

Cabo de Cobre Nu Meio Duro

Norma Aplicável

ABNT NBR 6524 Fios e cabos de cobre duro e meio duro com ou sem cobertura protetora para instalações aéreas – Especificação.

Aplicação

Condutor utilizado principalmente em redes aéreas de distribuição de energia, podendo ser utilizado também em sistemas de aterramento.

Construção

Condutor: formado por fios de cobre nu, têmpera meio dura e classe 2 de encordoamento.

Dados construtivos
Seção nominal (mm²) Classe de encordoamento Número de fios Diâmetro dos fios (mm) Diâmetro nominal do condutor (mm) Resistência elétrica máxima do condutor a 20°C (Ω/km) Massa líquida aproximada (kg/km)
10 2A 7 1,36 4,08 1,82 90
16 2A 7 1,70 5,10 1,17 140
25 2A 7 2,06 6,18 0,795 209
35 2A 7 2,50 7,50 0,538 309
50 2A 7 3,00 9,00 0,375 447
70 3A 19 2,12 10,60 0,276 608
95 3A 19 2,50 12,50 0,198 838
120 3A 37 2,06 14,42 0,150 1.107

(*) Dados sujeitos a alterações sem aviso prévio
