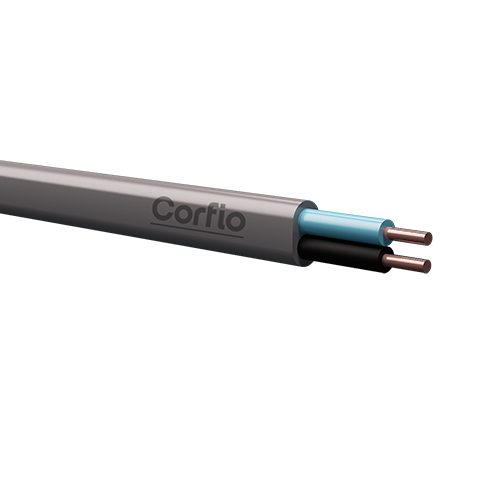

Cabo Plano 750 V

Cabo Plano 750 V

Norma Aplicável

ABNT NBR 8661 Cabos de formato plano com isolação extrudada de cloreto de polivinila (PVC) para tensão até 750 V – Especificação.

Aplicação

Condutor com características de não propagação e autoextinção do fogo. Recomendado para circuitos internos de instalações fixas, à vista, ao longo de paredes, em locais secos ou úmidos.

Construção

Condutor: condutor sólido de cobre nu, têmpera mole e encordoamento classe 1 de acordo com a ABNT NBR NM 280.

Isolação: PVC/A 70°C - composto termoplástico extrudado à base de policloreto de vinila, com características especiais para não propagação e autoextinção do fogo.

Cobertura: PVC/ST1 70°C - composto termoplástico extrudado à base de policloreto de vinila.

Cores

Número de condutores Cores da isolação (veias)* Cores da cobertura
2 Azul e preto Cinza

*As cores da isolação podem variar conforme a solicitação do cliente e conforme o item 4.1.2 da norma ABNT NBR NM 247-1.

Temperaturas máximas do condutor

  • 70°C em regime permanente;
  • 100°C em regime de sobrecarga;
  • 160°C em regime de curto-circuito.

Métodos de instalação recomendados

Eletrodutos aparentes, embutidos em alvenaria, em espaço de construção ou diretamente enterrados, em leitos, bandejas, suportes, além de canaletas ventiladas ou fechadas.

Dados construtivos
Seção nominal (mm²) Classe de encordoamento Diâmetro nominal do condutor (mm) Espessura nominal da isolação (mm) Espessura nominal da cobertura (mm) Diâmetro externo nominal (mm) Resistência elétrica máxima do condutor a 20°C (Ω/km) Massa líquida aproximada (kg/km)
2x1,5 1 1,36 0,7 0,8 4,38x7,36 12,1 64
2x2,5 1 1,75 0,8 1,0 5,33x8,91 7,41 92
2x4 1 2,23 0,8 1,1 6,00x10,09 4,61 134

(*) Dados sujeitos a alterações sem aviso prévio
